产品展厅
产品展厅

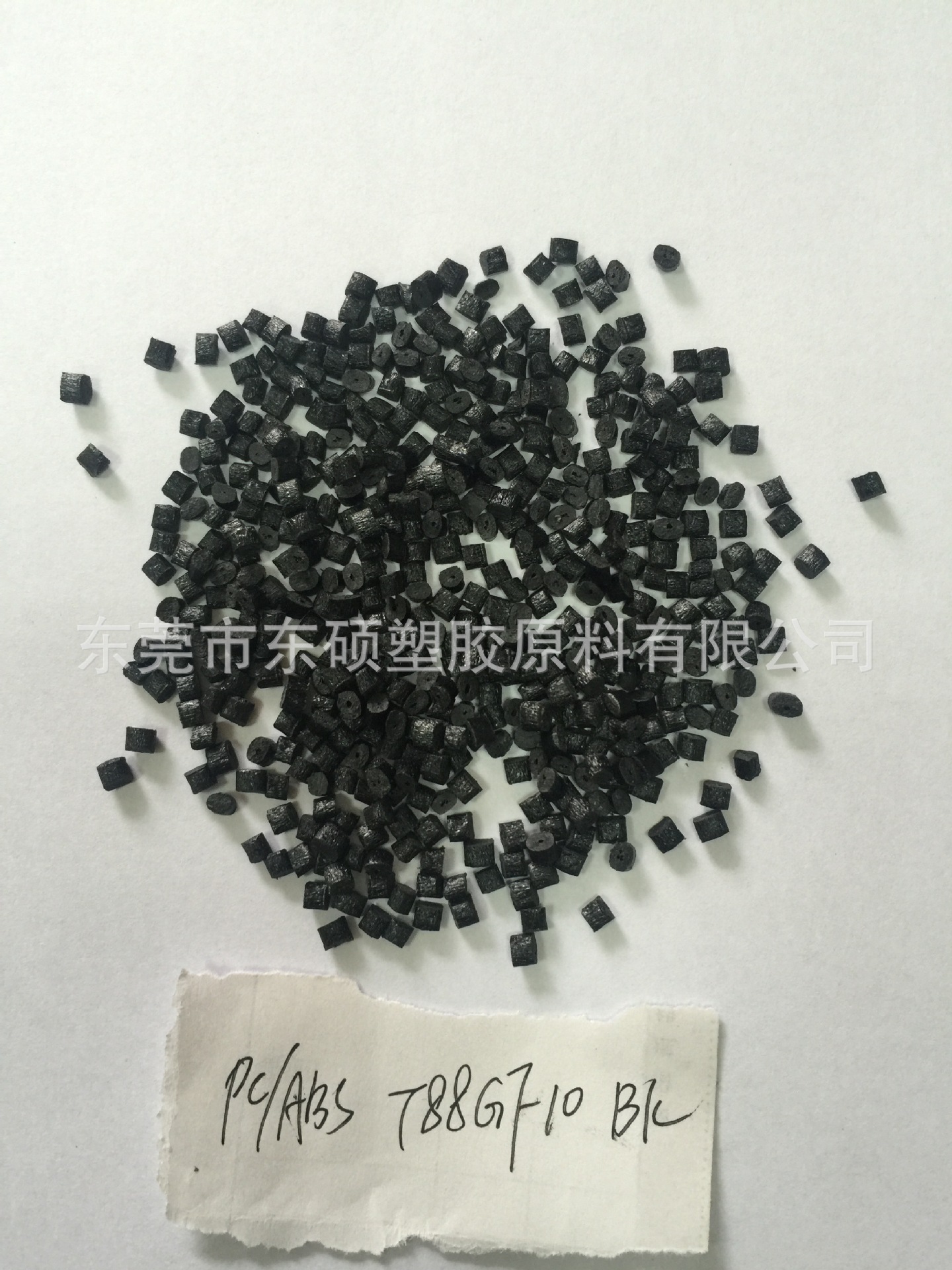

| 产品型号: | PC/ABS T88GF10 本色黑色 |
| 产地: | 上海科思创 |
| 规格: | 25KG/包 |
| 基本性能或用途: | 高刚性，高耐热级 |
30%玻纤增强PC/ABS 德国拜耳T88 GF-20抗冲击强度高 耐热高
Bayblend® T88GF10
聚碳酸酯+丙烯腈丁二烯苯乙烯
20% 玻璃纤维增强材料
Bayer MaterialScience - Polycarbonates
产品说明:
Rubber modified (PC+ABS) blend; 10 % glass fiber filled; injection molding grade; optimized heat ageing- and UV-stability; very good flow; tensile modulus = 10000 MPa; high heat resistance; Vicat/B 120 = 134 °C.
| 总体 | ||
| 材料状态 |
| |
| 资料 1 | ||
|
|
| 搜索 UL 黄卡 |
| |
| 供货地区 | ||
|
|
|
| 填料/增强材料 |
| |
| 添加剂 |
| |
| 特性 | ||
|
|
|
| RoHS 合规性 |
|
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 (23°C) | 1.38 | g/cm3 | ISO 1183 |
| 收缩率 2 | ISO 2577 | ||
| 垂直流动方向 : 260°C, 3.00 mm | 0.15 到 0.35 | % | |
| 流动方向 : 260°C, 3.00 mm | 0.30 到 0.50 | % | |
| 吸水率 | ISO 62 | ||
| 饱和, 23°C | 0.40 | % | |
| 平衡, 23°C, 50% RH | 0.10 | % |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量 (23°C) | 10000 | MPa | ISO 527-2/1 |
| 拉伸应力 (断裂, 23°C) | 135 | MPa | ISO 527-2/5 |
| 拉伸应变 (断裂, 23°C) | 2.0 | % | ISO 527-2/5 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 悬壁梁缺口冲击强度 | ISO 180 | ||
| -30°C | 11 | kJ/m2 | |
| 23°C | 12 | kJ/m2 | |
| 无缺口伊佐德冲击强度 | ISO 180 | ||
| -30°C | 40 | kJ/m2 | |
| 23°C | 40 | kJ/m2 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 热变形温度 | |||
| 0.45 MPa, 未退火 | 134 | °C | ISO 75-2/B |
| 1.8 MPa, 未退火 | 126 | °C | ISO 75-2/A |
| 维卡软化温度 | |||
| -- | 132 | °C | ISO 306/B50 |
| -- | 134 | °C | ISO 306/B120 |
| 线形热膨胀系数 | ISO 11359-2 | ||
| 流动 : 23 到 55°C | 2.5E-5 | cm/cm/°C | |
| 横向 : 23 到 55°C | 6.0E-5 | cm/cm/°C |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 表面电阻率 | 1.0E+17 | ohm | IEC 60093 |
| 体积电阻率 | 1.0E+16 | ohm·cm | IEC 60093 |
| 介电强度 (1.00 mm) | 35 | kV/mm | IEC 60243-1 |
| 相对电容率 | IEC 60250 | ||
| 100 Hz | 3.60 | ||
| 1 MHz | 3.40 | ||
| 耗散因数 | IEC 60250 | ||
| 100 Hz | 3.0E-3 | ||
| 1 MHz | 8.5E-3 | ||
| 漏电起痕指数 (解决方案 A) | 175 | V | IEC 60112 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| UL 阻燃等级 (0.850 mm, Bayer Test) | HB | 内部方法 |
| 充模分析 | 额定值 | 单位制 | 测试方法 |
| 熔体粘度 (260°C, 1000 sec^-1) | 250 | Pa·s | ISO 11443-A |
